智能电表 智能网关 管理后台 数据采集终端

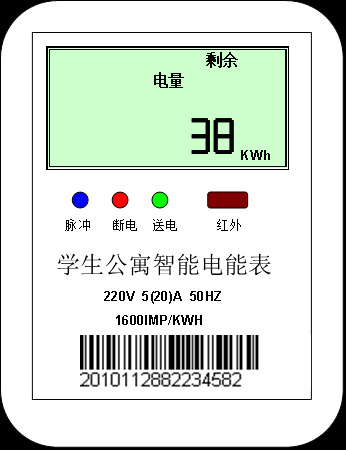

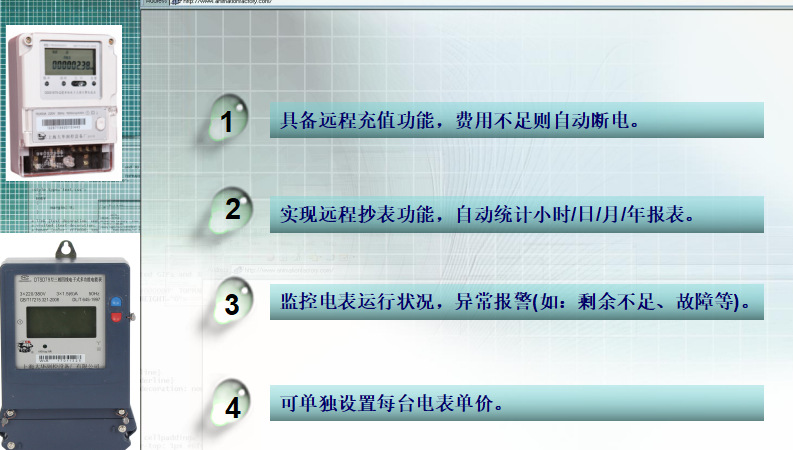

、智能电表
单相远程费控智能电能表主要用于计量，满足安全用电需求。仪表采用液晶显示，具有有功电能计量、调制红外通讯、载波通讯（可选）、复费率功能（可选）、远程控制断送电、抄表日电量自动冻结、阶梯电能量（可选）、实时监控等功能。
该仪表采用 进的MCU主芯片和载波通信专用芯片以及专用电能计量芯片ATT7053设计，是远程集中抄表系统中的终端设备，实现了对用户有功电能的精确计量，并利用载波或485作为通信介质与安装在配变台区中的集中控制器保持可靠的通信连接，以半双工通信方式将其电能量等数据传输到集中器，是公寓用电、实施远程抄表的理想选择。
本仪表综合技术指标符合中华人民共和国国家标准GB/T 17215--2002《 1 和2 静止式交流有功电度表》的要求,红外通信符合DL/T 645-（1997）2007《 多功能电能表通信规约》的要求。符合中华人民共和国电力行业标准DL/T 698-1999《低压电力用户集中抄表系统技术条件》。
1. 规格型号及主要技术参数
Ÿ 准确度等 ：有功1.0 、无功2.0
Ÿ 恶性负载识别时间：2秒
Ÿ 小识别功率：50w
Ÿ 小限制功率：50w
Ÿ 多允许使用特殊电器：5个
Ÿ 红外通信波特率：1200bps
Ÿ 超负荷识别时间：1~15分钟
Ÿ 恢复供电延迟时间：1~15分钟
Ÿ 温度范围：－25℃～＋70℃
3.1电能表规格：
|
型号 |
准确度 |
额定电压Ub |
额定电流（A） |
|
DDZY9898-Q |
1 |
220V |
5(20),5(30),10(40) 15(60) |
|
|
注：额定电流栏中，括号前的数值为标定电流值Ib，括号内的数值为额定 大电流值Imax。
3.2技术参数：
3.2.1误差限
|
电流值 |
功率因数(COSφ) |
百分数误差限（%） |
||
|
直接接入 |
经互感器接入 |
1 |
2 |
|
|
0.05Ib |
0.02Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib |
0.05Ib |
0.5L |
±1.5 |
±2.5 |
|
0.8C |
±1.5 |
— |
||
|
0.1Ib~Imax |
0.05Ib~Imax |
1 |
±1.0 |
±2.0 |
|
0.2Ib~Imax |
0.1Ib~Imax |
0.5L |
±1.0 |
±2.0 |
|
0.8C |
±1.0 |
— |
||
3.2.2起动
在额定电压、额定频率及COSφ=1的条件下，当电能表负载电流为下表规定值时，电能表应有脉冲输出并连续记录电能量。
|
仪表类型 |
准确度1 |
准确度2 |
|
直接接入式 |
0.004Ib |
0.005Ib
|
二、智能网关
请查看 行业物联网解决方案——智能网关 （产品）

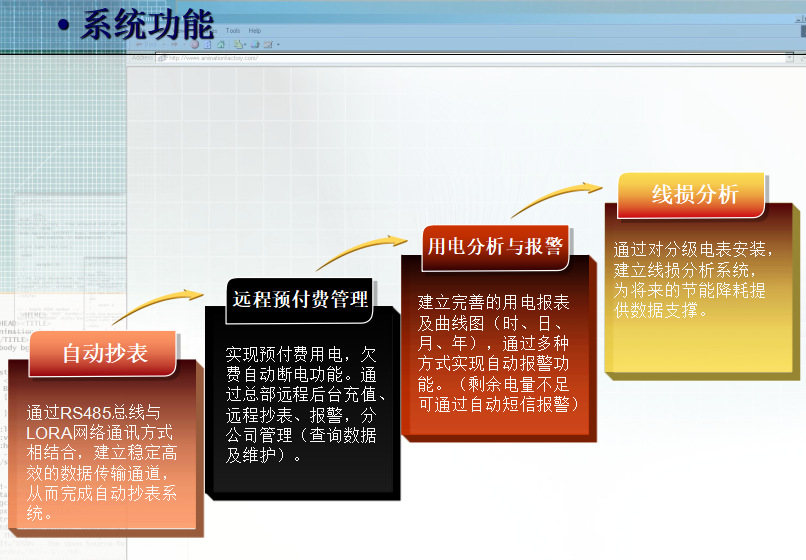

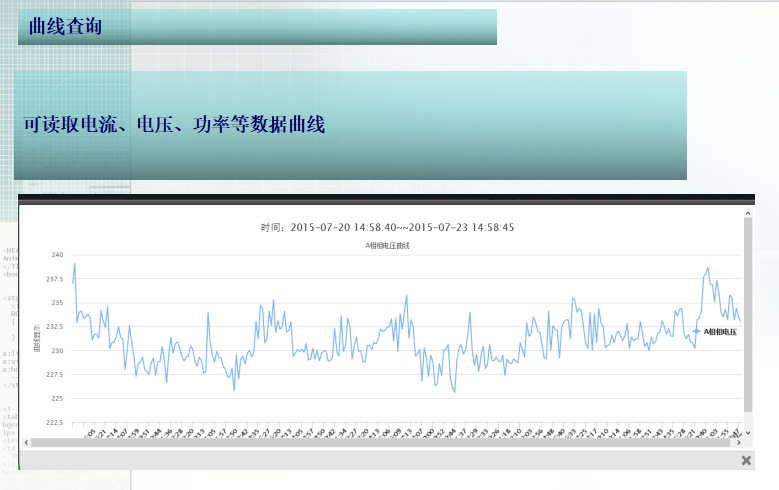

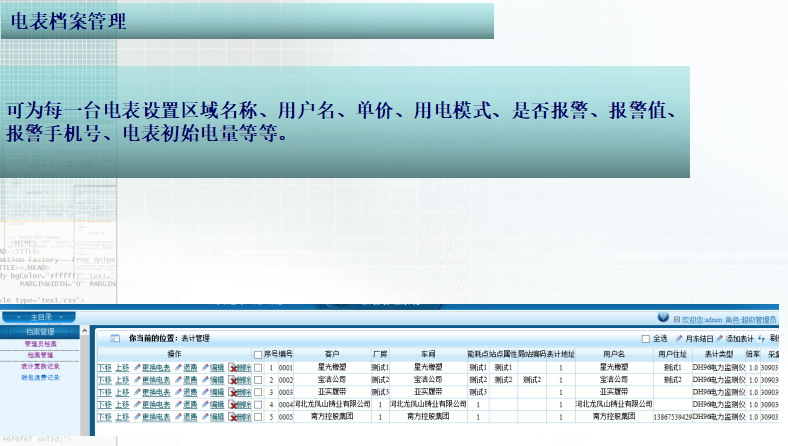

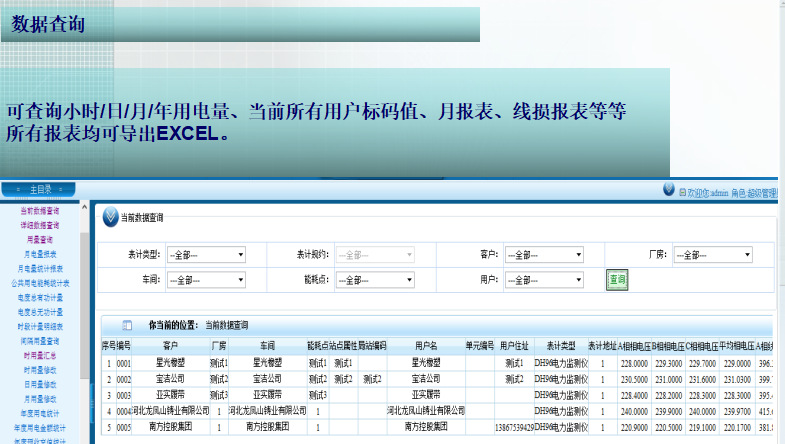

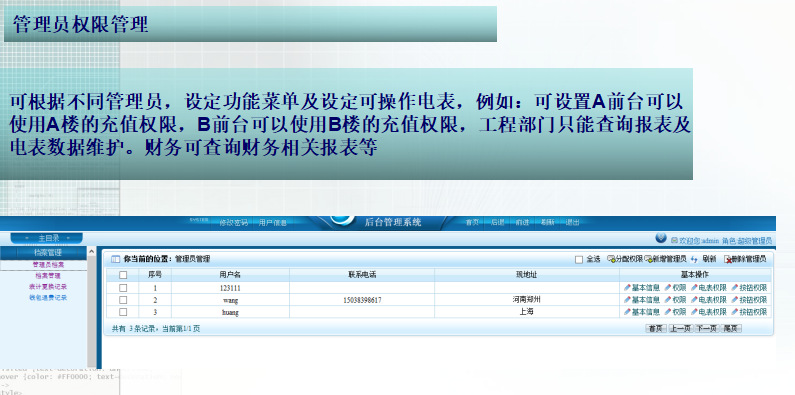

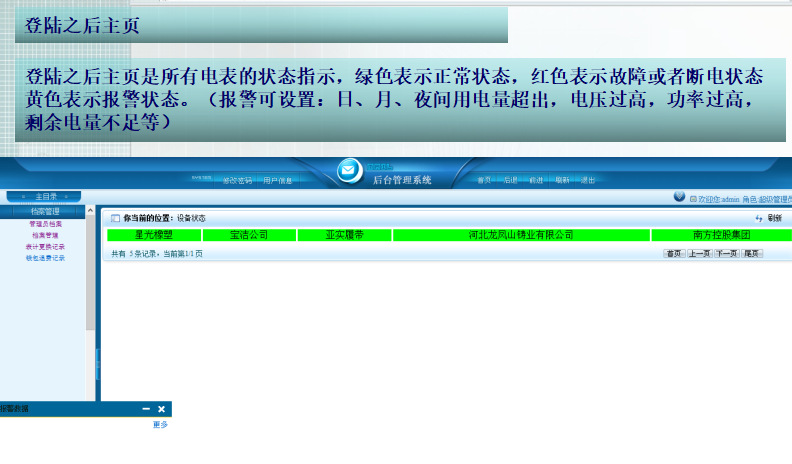

三、电表管理后台
可联系李源 17324495510 索要DEMO 账号测试

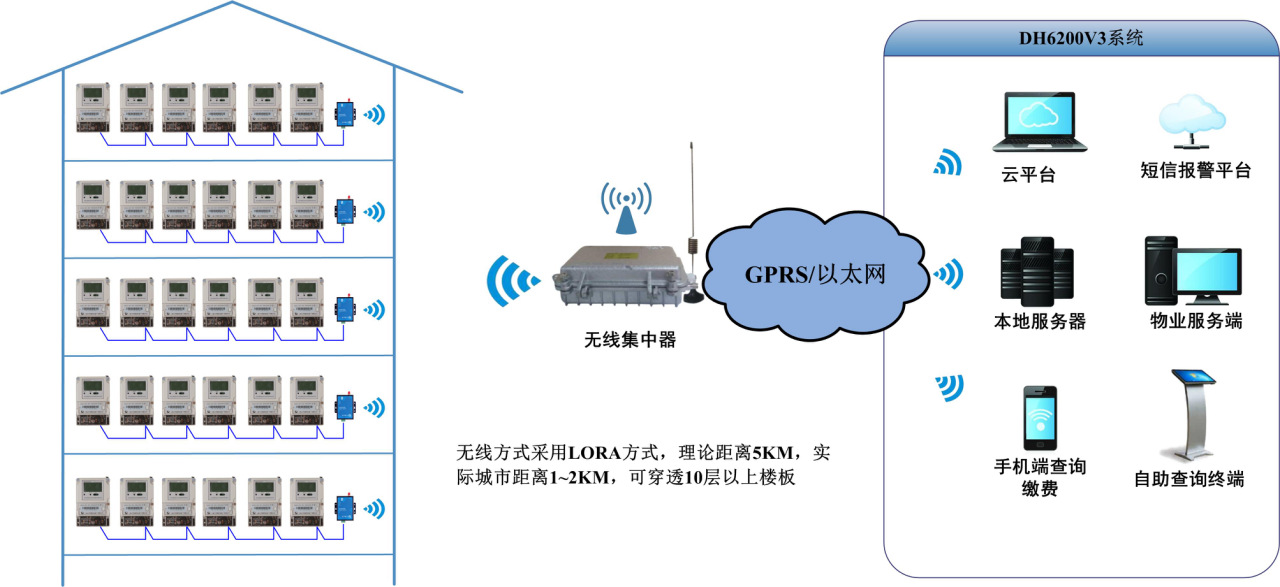

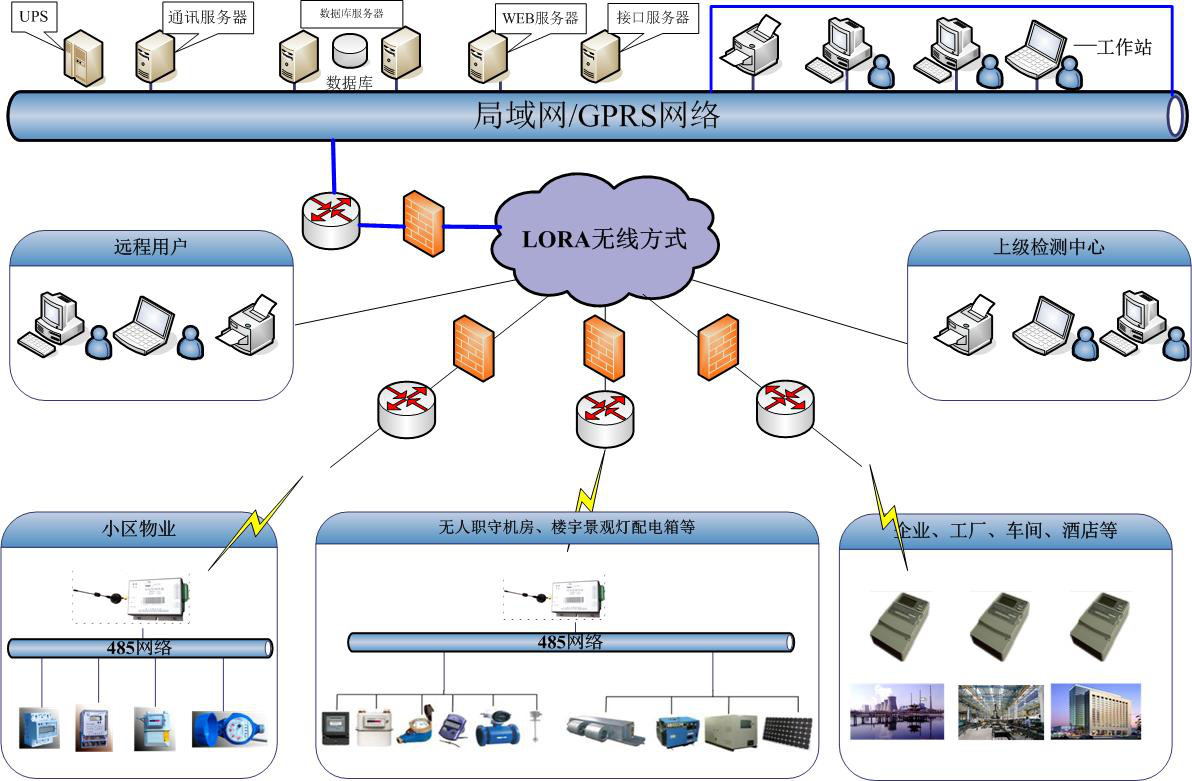

四、系统介绍

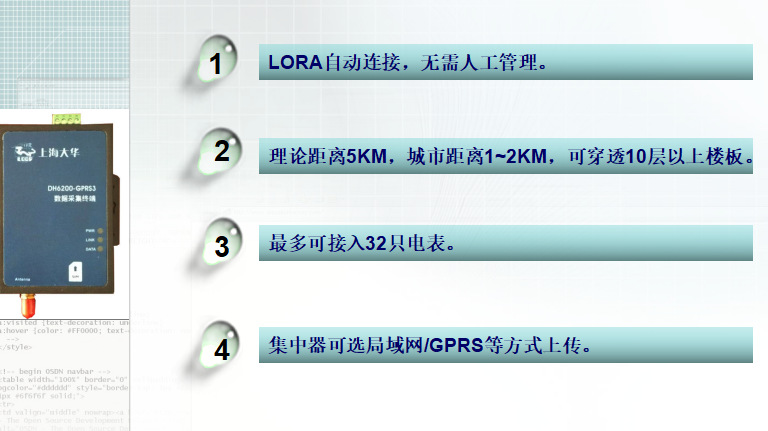

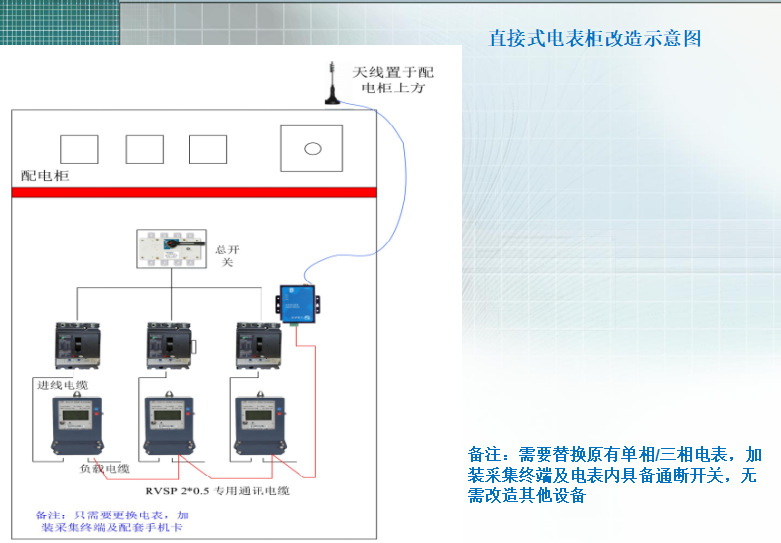

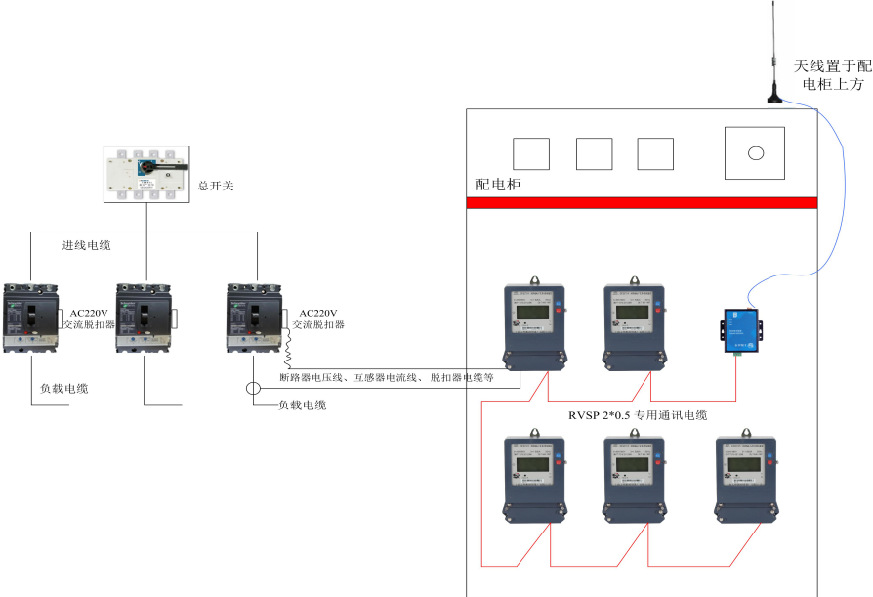

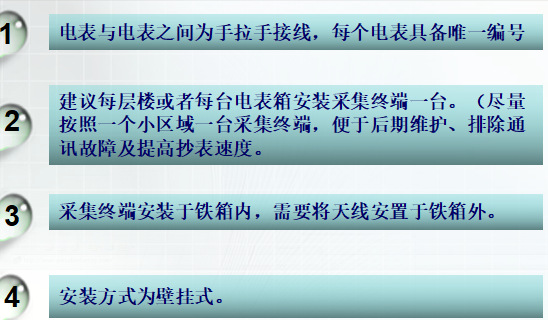

台采集终端 大可带32台台电能表，具体布线情况根据实际情况而定。建议 个配电箱配置 台采集终端，合理配置有助于后期维护、提高抄表速度及排除故障。
五、数据采集终端
1.产品简介
SM6200-LORA1型数据采集终端是 种基于LoRa扩频技术的无线数据传输终端， 利用LoRa网络为用户提供无线数据传输功能。
该产品采用高性能的工业 LoRa方案， 以嵌入式实时操作系统为软件支撑平台， 同时提供RS232和RS485（或RS422） 接口， 可直接连接串口设备， 实现数据透明传输功能；低功耗设计， 低功耗小于5mA@12VDC； 采集终端可连接我公司具备RS485接口的水表、电表等设备，建议带载量为32台表计。
该产品已广泛应用于物联网产业链中的M2M行业， 如智能电网、 智能交通、 智能家居、金融、 移动POS终端、 供应链自动化、 工业自动化、 智能建筑、 消防、 公共安全、 环境保护、 气象、 数字化医疗、 遥感勘测、 军事、 空间探索、 农业、 林业、 水务、 煤矿、 石化等领域。
2.功能及特点
l工业 应用设计
l采用高性能工业 芯片
l低功耗设计， 支持多 休眠和唤醒模式， 大限度降低功耗
l采用金属外壳， 保护等 IP30。 金属外壳和系统安全隔离， 特别适合于工控现场的应用宽电源输入（DC 5~36V）稳定可靠
lWDT看门狗设计， 保证系统稳定
lRS232/RS485/RS422接口内置15KV ESD保护
l电源接口内置反相保护和过压保护
l天线接口防雷保护（可选）标准易用
l采用工业端子接口， 特别适合于工业现场应用
l提供标准RS232和标准RS485（或RS422） 接口， 可直接连接串口设备
l可定制TTL电平串口， 可定制ADC
l智能型数据终端， 上电即可进入数据传输状态
l提供功能强大的中心管理软件， 方便设备管理（可选）
l使用方便， 灵活， 多种工作模式选择
l方便的系统配置和维护接口
l支持串口软件升 和远程维护功能强大
l支持LoRa无线短距离数据传输功能， 具有自组网能力
l具备中继路由和终端设备功能
l网络容量大：65000个节点(典型个数300个)
l发送模式灵活： 广播发送或目标地址发送模式可选
l可扩展提供5路I/O， 可实现3路模拟量输入、2路数字量输入输出； 兼容2路脉冲计数功能

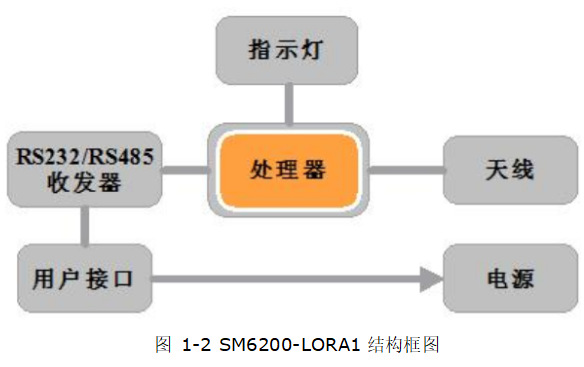

3.工作原理
4.产品规格
lLoRa参数
|
项目 |
内容 |
|
通信标准及频段 |
产品系列支持 各地多种频段(433/470/780/868/915 MHz) |
|
室内/市区通信距离 |
1km F8L10T-E:2km |
|
户外/视距通信距离 |
3.5km F8L10T-E:11.5km |
|
发射功率 |
20dBm(100mW) F8L10T-E:30dBm(1W) |
|
通信理论速率 |
6 可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps） |
|
灵敏度 |
-140dBm |
l接口类型
|
项目 |
内容 |
|
串口 |
1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护， 串口参数如下： 数据位：8位 停止位：1位、2位 校验：无校验、奇校验、偶校验 波特率：300、600、1200、2400、4800、9600、19200、38400、57600、 115200bps |
|
指示灯 |
具有电源、通信及LoRa指示灯 |
|
天线接口 |
标准SMA阴头天线接口，特性阻抗50欧 |
|
电源接口 |
端子接口，内置电源反相保护和过压保护 |
l供电
|
项 目 |
内 容 |
|
标准电源 |
DC 12V/0.5A |
|
供电范围 |
DC 5～36V |
l功耗
|
|
|
|
|
低功耗型 |
休眠 |
3.1～3.2mA@12 VDC |
|
接收数据 |
13.2～13.4mA@12 VDC |
|
|
发送数据 |
60.3～61.2mA@12 VDC |
|
|
休眠 |
7.3～7.4mA@5 VDC |
|
|
接收数据 |
26.1～26.2mA@5 VDC |
|
|
发送数据 |
107.3～115.1mA@5 VDC |
|
|
高功耗型 |
休眠 |
3.1～3.3mA@12 VDC |
|
接收数据 |
13.2～13.4mA@12 VDC |
|
|
发送数据 |
110-125mA@12 VDC |
|
|
休眠 |
7.2～7.4mA@5 VDC |
|
|
接收数据 |
26.3～26.5mA@5 VDC |
|
|
发送数据 |
210～213mA@ |
l物理特性
|
项 目 |
内 容 |
|
外壳 |
金属外壳， 保护等 IP30 |
|
外形尺寸 |
91x58.5x22 mm (不包括天线和安装件) |
|
重量 |
约205g |
l其它参数
|
项 目 |
内 容 |
|
工作温度 |
-40～+85ºC（-40～+185℉） |
|
储存温度 |
-40～+125ºC（-40～+257℉） |
|
相对湿度 |
95%（无凝结 |
